¿Por qué se determina la resistencia a la compresión en el concreto?

La resistencia a la compresión simple es la característica mecánica principal del concreto. Se define como la capacidad para soportar una carga por unidad de área, y se expresa en términos de esfuerzo, generalmente en kg/cm2, MPa y con alguna frecuencia en libras por pulgada cuadrada (psi).

Los resultados de las pruebas de resistencia a la compresión, se emplean fundamentalmente para determinar que la mezcla de concreto suministrada cumpla con los requerimientos de la resistencia especificada (f´c) para una estructura determinada.

Los resultados de las pruebas de resistencia a partir de la elaboración de cilindros, se pueden utilizar para fines de control de calidad, aceptación del concreto o para estimar la resistencia del concreto en estructuras, permitiendo programar las operaciones de construcción, tales como remoción de formaletas (cimbras) o para evaluar la conveniencia de curado y protección suministrada a la estructura.

Los cilindros sometidos a ensayo de aceptación y control de calidad, se elaboran y curan siguiendo los procedimientos descritos en probetas curadas de manera estándar según la norma ASTM C31 Práctica Estándar para Elaborar y Curar Probetas de Ensayo de Concreto en Campo/ NTP 339.033.

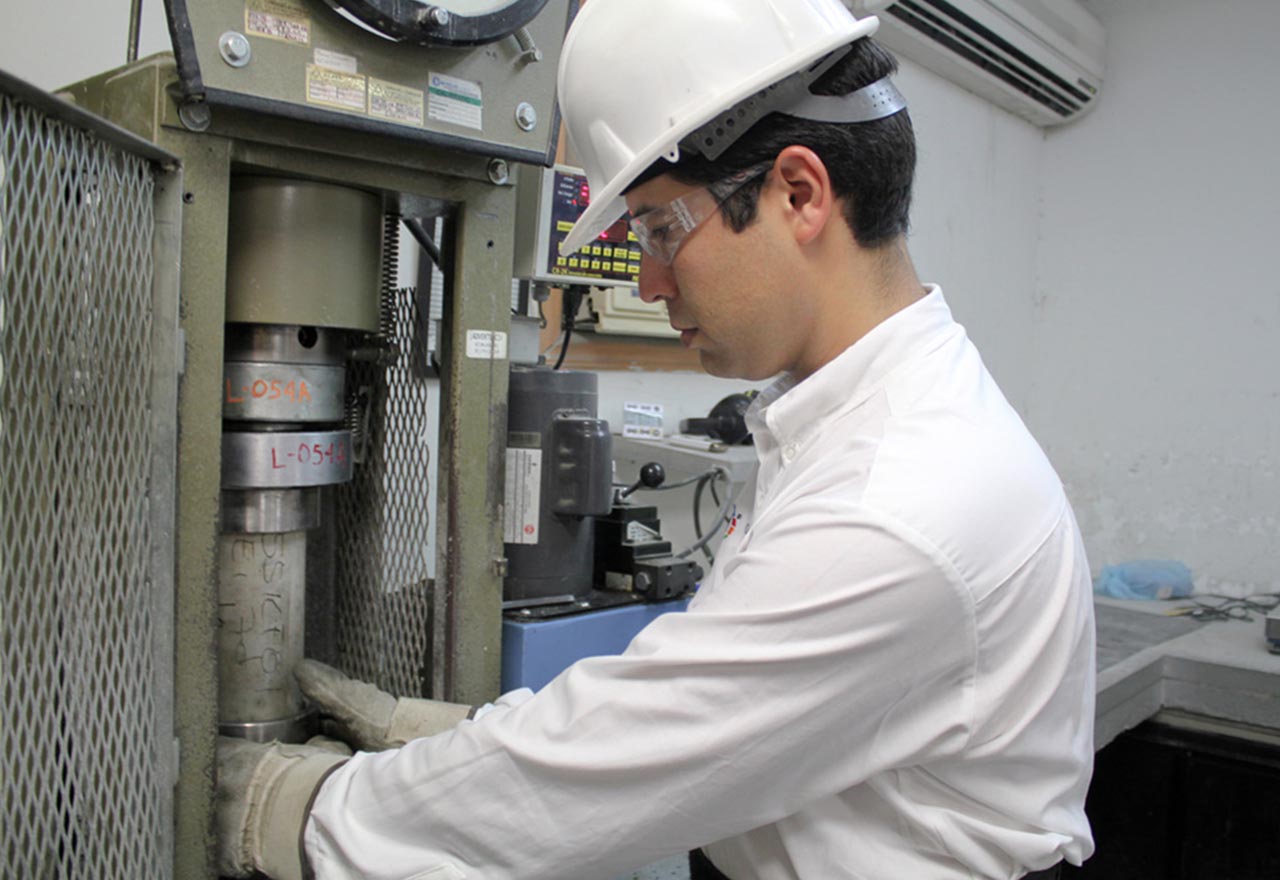

Para estimar la resistencia del concreto in situ, la norma ASTM C31 fórmula procedimientos para las pruebas de curado en campo. Las probetas cilíndricas se someten a ensayo de acuerdo con la ASTM C39, Método Estándar de Prueba de Resistencia a la Compresión de Probetas Cilíndricas de Concreto / NTP 339.034

Un resultado de prueba es el promedio de por lo menos 2 pruebas de resistencia curadas de manera estándar o convencional, elaboradas con la misma muestra de concreto, y sometidas a ensayo a la misma edad.

En la mayoría de los países la edad normativa en la que se mide la resistencia mecánica del concreto es la de 28 días, aunque hay una tendencia para llevar esa fecha a los 7 días. Es frecuente determinar la resistencia mecánica en periodos de tiempo distinto a los de 28 días, pero suele ser con propósitos meramente informativos. Las edades más usuales en tales casos pueden ser: 1, 3, 7, 14, 90 y 360 días. En algunas ocasiones y de acuerdo a las características de la obra, esa determinación no es solo informativa, si no normativa, fijado así en las condiciones contractuales.

Al diseñar una estructura, los constructores se valen de la resistencia especificada, ƒ´c, y especifican que el concreto cumpla con el requerimiento de resistencia estipulado en los documentos del contrato del trabajo. La mezcla de concreto se diseña para producir una resistencia promedio superior a la resistencia especificada

de manera tal que se pueda minimizar el riesgo de no cumplir la especificación de resistencia. Para cumplir con los requerimientos de resistencia de una especificación de trabajo, se aplican los siguientes 2 criterios de aceptación:

1. El promedio de 3 ensayos consecutivos es igual o supera a la resistencia especificada, ƒ´c.
2. Ninguno de los ensayos de resistencia deberá arrojar un resultado inferior a ƒ´c en más de 500 psi (3.45 MPa);


Resulta importante comprender que una prueba individual que caiga por debajo de ƒ´c no necesariamente constituye un fracaso en el cumplimiento de los requerimientos del trabajo. Cuando el promedio de las pruebas de resistencia de un trabajo caiga dentro de la resistencia promedio exigida, f´ cr, la probabilidad de que las pruebas de resistencia individual sean inferiores a la resistencia especificada es de aprox. 10% y ello se tiene en cuenta en los criterios de aceptación.

Para finalizar, la velocidad de ganancia de resistencia mecánica del concreto, depende de numerosas variables y resultan muy diferentes entre unos y otros tipos de concreto. De esas variables, la más importante puede ser la composición química del cemento, la finura, la relación agua-cemento, la calidad intrínseca de los agregados, las condiciones de temperatura ambiente y la eficiencia del curado.
